آرمیچر چیست؟

آرمیچر یکی از اصلی‌ترین قطعات در دستگاه‌های الکتریکی مانند موتورهای الکتریکی و ژنراتورها است. به زبان ساده، آرمیچر همان قطعه‌ای است که انرژی را از حالت الکتریکی به مکانیکی یا بالعکس تبدیل می‌کند.

اگر بخواهیم تصویری روشن داشته باشیم، تصور کنید یک موتور کوچک در پنکه یا ماشین اسباب‌بازی دارید. زمانی که برق وارد موتور می‌شود، آرمیچر با چرخش خود باعث حرکت پروانه یا چرخ می‌شود. در ژنراتورها هم اتفاق معکوس رخ می‌دهد؛ یعنی حرکت مکانیکی (مثلاً چرخش توربین) باعث تولید جریان برق در آرمیچر می‌شود.

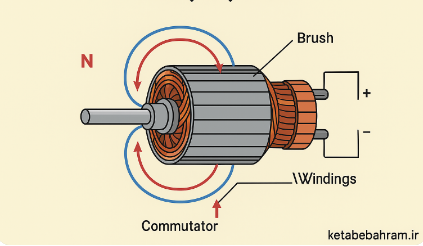

۱. ساختار آرمیچر

آرمیچر معمولاً از سه بخش اصلی تشکیل شده است:

1. هسته آهنی (Core):
   هسته آرمیچر از لایه‌های نازک آهنی یا فولادی ساخته می‌شود تا جریان الکتریکی بتواند به راحتی در آن حرکت کند و گرمای اضافی ایجاد نشود. این هسته به شکل استوانه است و شیارهایی روی آن وجود دارد که سیم‌پیچ‌ها در آن‌ها قرار می‌گیرند.

2. سیم‌پیچ (Windings):
   سیم‌های مسی یا آلومینیومی که به دور هسته پیچیده می‌شوند، وظیفهٔ اصلی آرمیچر را بر عهده دارند: ایجاد میدان مغناطیسی و القای جریان. این سیم‌پیچ‌ها دقیقاً همان چیزی هستند که جریان برق در آن‌ها جریان پیدا کرده و نیروی محرکه تولید می‌کنند.

3. کلموتاتور (Commutator) یا کلکتور (در موتورهای DC):
   این بخش به آرمیچر کمک می‌کند تا جریان الکتریکی همیشه در جهت مناسب جریان داشته باشد و حرکت چرخشی موتور یا ژنراتور پایدار بماند. در موتورهای AC معمولاً از آرمیچر بدون کلموتاتور استفاده می‌شود و این بخش به شکل یک حلقه یا صفحه تعبیه می‌شود.

۲. عملکرد آرمیچر

عملکرد آرمیچر اساساً به قانون القای الکترومغناطیسی فارادی وابسته است:

هرگاه یک هادی (مثلاً سیم مسی) در میدان مغناطیسی حرکت کند، در آن جریان الکتریکی القا می‌شود.

در موتورهای DC:

• جریان برق به سیم‌پیچ‌های آرمیچر وارد می‌شود.

• این جریان یک میدان مغناطیسی ایجاد می‌کند که با میدان مغناطیسی ثابت قطب‌ها برخورد می‌کند.

• نتیجه، چرخش هسته و در نتیجه حرکت مکانیکی است.

در ژنراتورها:

• هسته آرمیچر با یک نیرو (مثلاً توربین باد یا آب) می‌چرخد.

• حرکت سیم‌پیچ‌ها در میدان مغناطیسی باعث ایجاد جریان برق می‌شود.

به همین دلیل، آرمیچر در هر دو حالت موتور و ژنراتور، قلب دستگاه است و انرژی را از یک شکل به شکل دیگر تبدیل می‌کند.

۳. انواع آرمیچر

آرمیچرها بسته به نوع موتور یا ژنراتور به چند دسته تقسیم می‌شوند:

1. آرمیچر DC (مستقیم):
   معمول‌ترین نوع آرمیچر در موتورهای کوچک و باتری‌دار است.
   ویژگی‌ها:

   • دارای کلموتاتور و برس (Brush) برای هدایت جریان

   • قابلیت کنترل سرعت آسان

2. آرمیچر AC (متناوب):
   در موتورهای AC و ژنراتورهای بزرگ صنعتی استفاده می‌شود.
   ویژگی‌ها:

   • معمولاً بدون برس

   • مناسب برای کاربردهای صنعتی با توان بالا

3. آرمیچر سنکرون و القایی:

   • سنکرون: با سرعت ثابت چرخش می‌کند و در ژنراتورهای بزرگ استفاده می‌شود.

   • القایی (Induction): جریان القایی در سیم‌پیچ‌ها باعث چرخش موتور می‌شود و نیاز به کلموتاتور ندارد.

۴. کاربردهای آرمیچر

آرمیچر تقریباً در هر دستگاهی که موتور یا ژنراتور دارد، حضور دارد:

• مصرف خانگی: پنکه، جاروبرقی، ماشین لباسشویی

• صنعتی: ژنراتورهای برق، ماشین‌آلات صنعتی، بالابرها

• حمل و نقل: موتورهای خودرو، دوچرخه‌های برقی، قطارهای برقی

بدون آرمیچر، هیچ یک از موتورهای الکتریکی یا ژنراتورهای صنعتی قادر به کار کردن نیستند.

۵. مشکلات و نکات مهم آرمیچر

• گرمای زیاد: عبور جریان زیاد می‌تواند آرمیچر را داغ کند، بنابراین هسته آن باید خنک شود.

• سایش برس‌ها (در موتور DC): برس‌ها پس از مدتی فرسوده می‌شوند و نیاز به تعویض دارند.

• اتصال کوتاه یا شکست سیم‌پیچ: اگر سیم‌ها آسیب ببینند، آرمیچر نمی‌تواند انرژی را منتقل کند و موتور از کار می‌افتد.

۶. تفاوت آرمیچر با استاتور

گاهی مردم آرمیچر و استاتور را با هم اشتباه می‌گیرند:

• آرمیچر: حرکت می‌کند و انرژی مکانیکی تولید یا مصرف می‌کند.

• استاتور: ثابت است و میدان مغناطیسی تولید می‌کند.

به بیان ساده، آرمیچر همیشه حرکت می‌کند و استاتور همیشه ثابت است.

۷. نتیجه‌گیری

آرمیچر، همان قلب تپنده موتور و ژنراتور است. بدون آن، هیچ نیروی محرکه‌ای در دستگاه‌های برقی وجود نخواهد داشت. این قطعه کوچک اما حیاتی، با ترکیب میدان مغناطیسی، سیم‌پیچ و هسته فلزی، معجزه‌ای از تبدیل انرژی را انجام می‌دهد.

چه در پنکهٔ ساده خانه، چه در ژنراتورهای عظیم صنعتی، آرمیچر نقش مرکزی دارد و شناخت دقیق آن برای هر مهندس، تکنسین یا علاقه‌مند به برق و الکترونیک ضروری است.
